ADLINK PCI-8132 DAQ-kaart

Specificatie voor National Instruments PCI-8132 gegevensverzamelingskaart gebruikt item

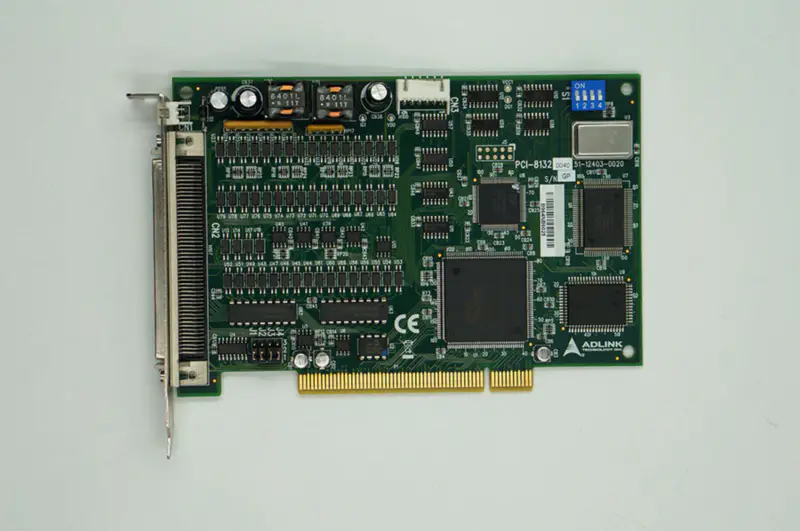

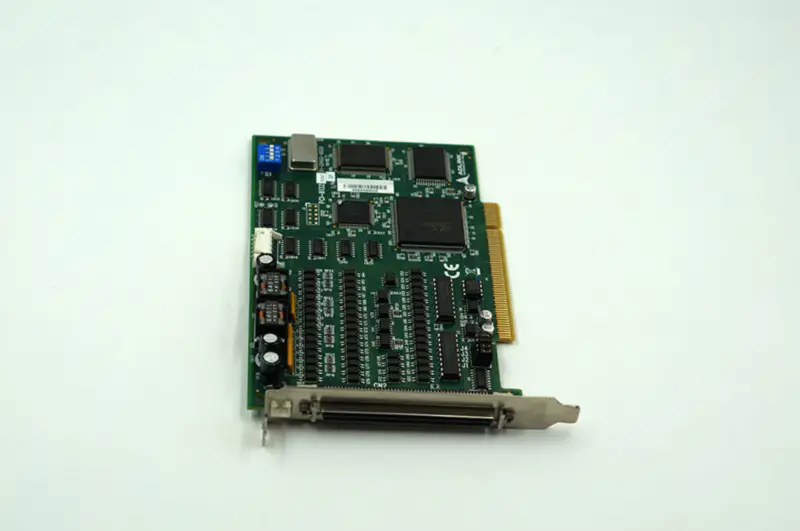

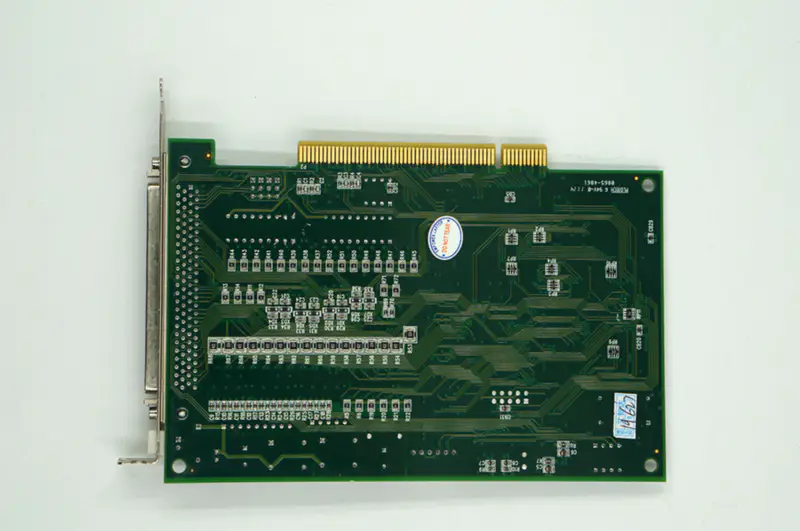

Product afbeeldingen voor ADLINK PCI-8132

Specificaties

Merk: ADLINK
Modelnummer: PCI-8132
Pulsuitvoeropties: UIT/DIR, CW/CCW
Aantal assen: 2
Pulsuitvoersnelheid: 0,03 pps tot 2,4 Mpps programmeerbaar
Puls Command Output: DIR/OUT, CW/CCW
Max. Versnellingssnelheid: 91 Mpps2
Snelheidsresolutie: 16-bits
Ingangssnelheid encoder: 2,4 MHz @ 3 M kabel
Resolutie encoderteller: 28-bits
Positioneringsbereik: -134.217.728 tot +134.217.727 pulsen (28-bits)
Max. Aantal kaarten in één systeem: 12
Bewegingsinterface I/O-signalen
Ingang positievergrendeling: LTC (1 kHz voor continue triggering)
I/O Speld: Differentieel en 2500 VRMS optisch geïsoleerd
Ingangssignalen incrementele encoder: DIR/OUT, EA/EB
Ingang encoder-indexsignaal: EZ
Signaalingang mechanische eindschakelaar: ±EL, ±SD en ORG
Servomotorinterface I/O-speld: INP, ALM, ERC
Algemeen DO pin: SVON
Algemene DI pin: RDY
Pulser signaalingang: PA en PB
Gelijktijdig start/stop-signaal I/O pin: STA en STP
I/O voor algemeen gebruik: 16-CH ingang & 16-CH uitgang
Kanaalnummer: 32-CH
Instapmodel 2-assig: Ja
Verpakking: Antistatisch pakket
Staat: Gebruikt, Getest
