OMRON 24VDC AFSTANDSBEDIENING G72C-VID16 NIB

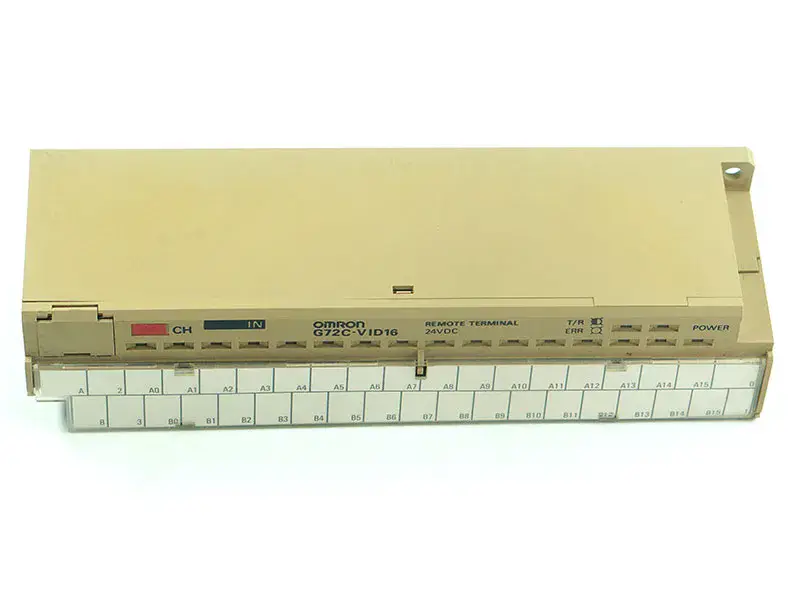

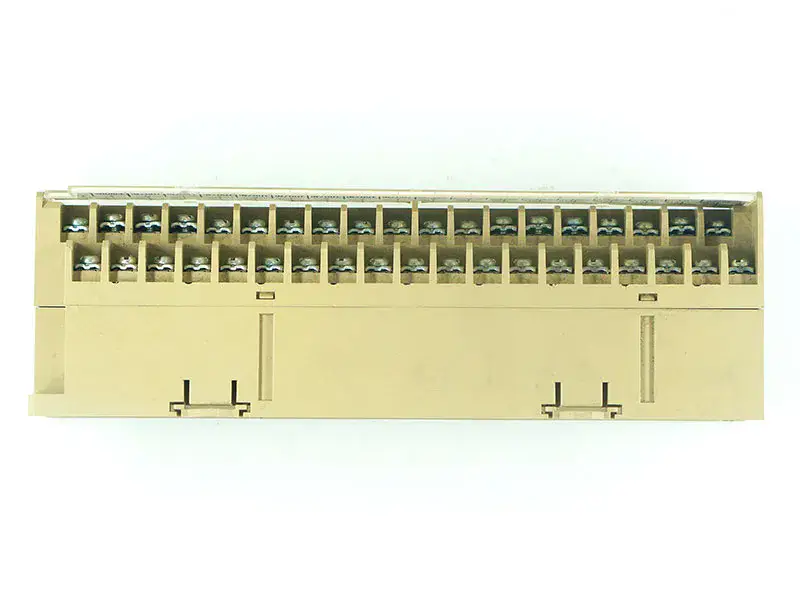

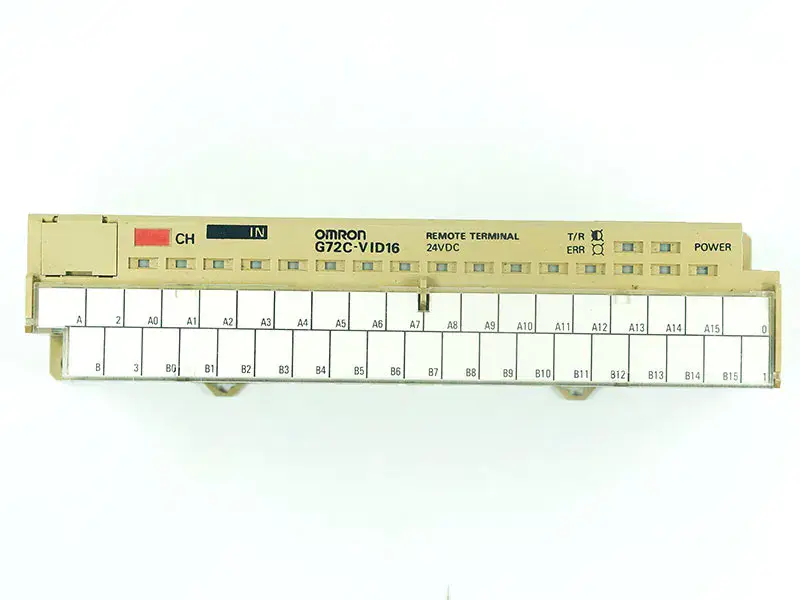

G72C-VID16 Foto's
Productmerk:OMRON
Onderdeelnummer: G72C-VID16
Staat: Gereviseerd
G72C-VID16 Ingang
Nominale ingangsspanning: 24 VDC
Ingangsstroom: 9,7 mA/punt
Vertragingstijd AAN: 1,5 ms max.
Vertragingstijd UIT: 1,5 ms max.
Aantal schakelingen: 16 punten (8 punten/gemeenschappelijk)
Aan-spanning: 15 VDC max.
OFF-spanning: 5,6 VDC max.
Isolatiemethode: Fotokoppelaar
Ingangsindicatie: LED's (groen)
G72C-VOD16 Uitgang
Nominale ingangsspanning: 24 VDC
Nominale uitgangsstroom: 0,3 A/punt, 2,4 A/module
Restspanning: 1,2 V max.
Lekstroom: 100 µA max.
Aantal schakelingen: 16 punten (8 punten/gemeenschappelijk)
Isolatiemethode: Fotokoppelaar
Ingangsindicatie: LED's (groen)
KENMERKEN
Communicatiesysteem: Twee geleiders, half duplex
Synchronisatiemethode Asynchroon:
Verzendsnelheid (baudrate): 187,5 kbps (transmissietijd: 2 ms max. per G72C-V)
Zendafstand: 200 m (totale lengte)
Transmissiepad: Tweegeleider kabel (VCTF 0,75 x DPDT aanbevolen)
Interface: RS-485
Bereik bedrijfsspanning: 24 VDC +10%/-15%
Stroomverbruik (zie opmerking): 24 VDC: 200 mA max.
RUN-uitgang: SPST-NO contactuitgang (gesloten tijdens bedrijf)
Contactcapaciteit: 100.000 schakelingen bij 2 A, 250 VAC (cosφ = 1)
Diagnose: Controle op transmissiefouten (BCC plus controle op omgekeerde twee transmissies),
CPU-foutenmonitor
Isolatieweerstand: 20 MΩ min. bij 250 VDC
Diëlektrische sterkte: 2.000 VAC, 50/60 Hz gedurende 1 min tussen RUN-uitgangscircuit en andere aansluitklemmen
500 VAC, 50/60 Hz gedurende 1 min voor andere aansluitingen
Ruisbestendigheid: Ruisniveau: 1,5 kV; pulsbreedte: 100 ns tot 1 Ps
Trillingsweerstand 10 tot 55 Hz, 0,75 mm dubbele amplitude gedurende 2 uur elk in X-, Y- en Z-richting (beide gemonteerd
en niet gemonteerd op DIN-rails)
Bestand tegen schokken: 50G, 3 keer elk in X-, Y- en Z-richting
Omgevingstemperatuur: In bedrijf: 0°C tot 55°C (32°F tot 131°F)
Omringende vochtigheid: In bedrijf: 35% tot 85%
Montagesterkte: Geen schade bij een trekbelasting van 5 kgf (4,9 N) gedurende 1 s in alle richtingen
(behalve 1 kgf (0,9 N) in de richting van de rail)
Eindsterkte Geen afwijking wanneer 5 kgf (4,9 N) trekbelasting werd toegepast gedurende 1 s in alle richtingen
Gewicht: Ca. 380 g
Goedkeuringen: UL erkend, Bestandnr. E41515; CSA gecertificeerd, Bestandnr. LD31928
