Om fouten te voorkomen, vragen we je om ons foto's van je bord aan beide zijden te sturen voordat je een bestelling plaatst.
Het moederbord AIMB-501 REV:A1 heeft twee versies: volledige versie en vereenvoudigde versie
AIMB-501G2-KSA1E AIMB-501 REV:A1 (volledige versie)
AIMB-501L-KSA1E AIMB-501 REV:A1 (Vereenvoudigde versie)
De vereenvoudigde versie heeft twee PCI interfaces minder en één netwerkpoort.

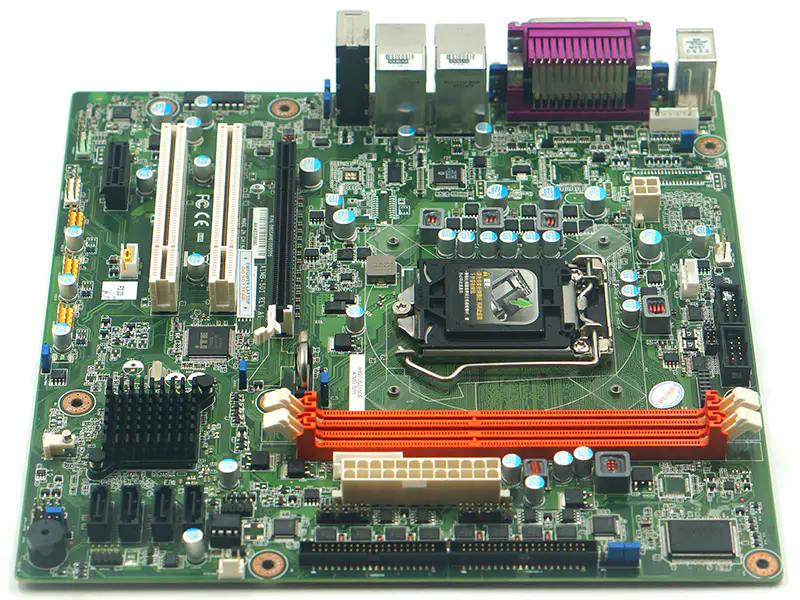

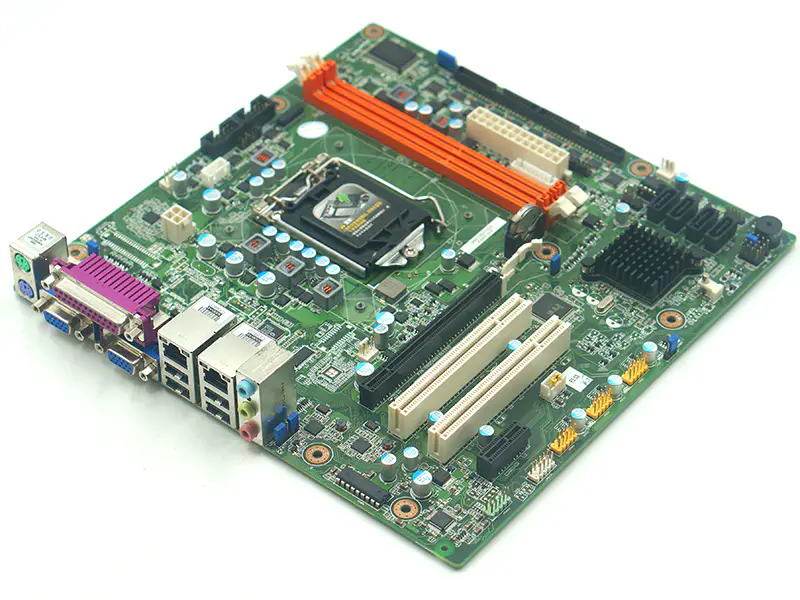

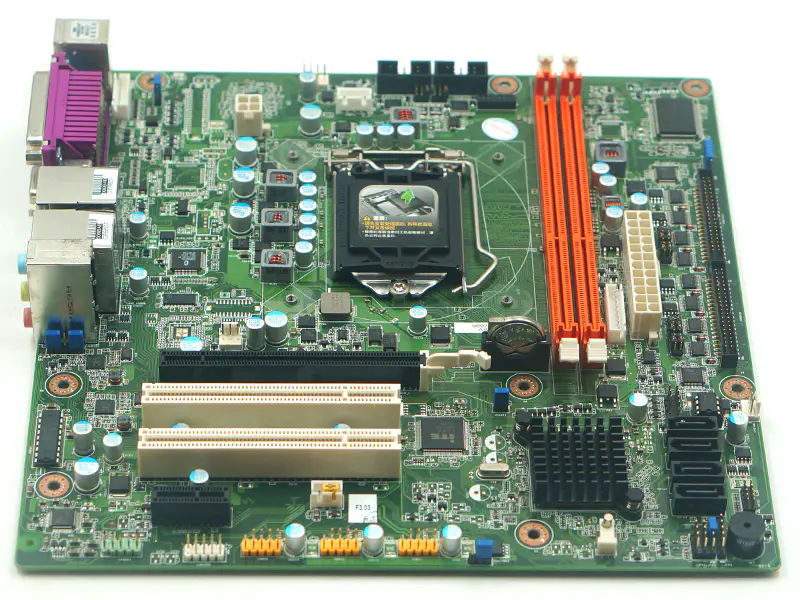

Afbeeldingen voor AIMB-501G2-KSA1E AIMB-501 REV:A1 (volledige versie)

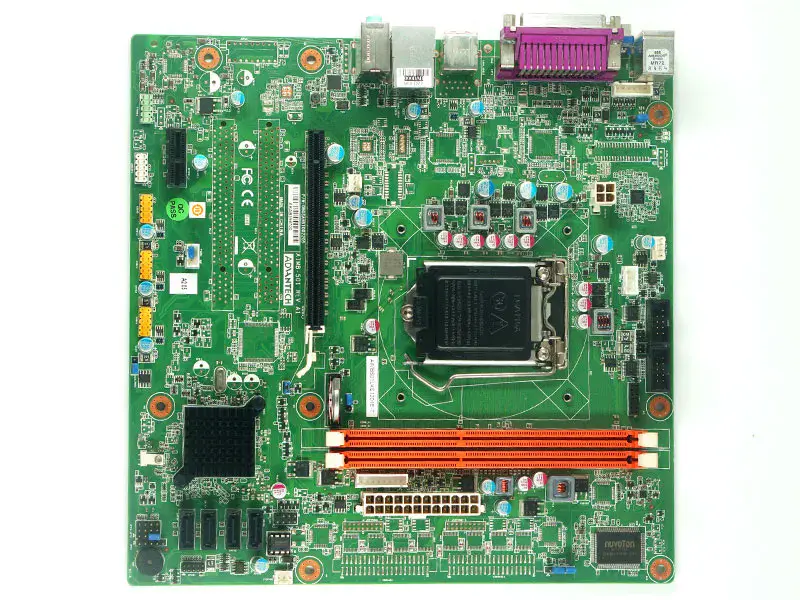

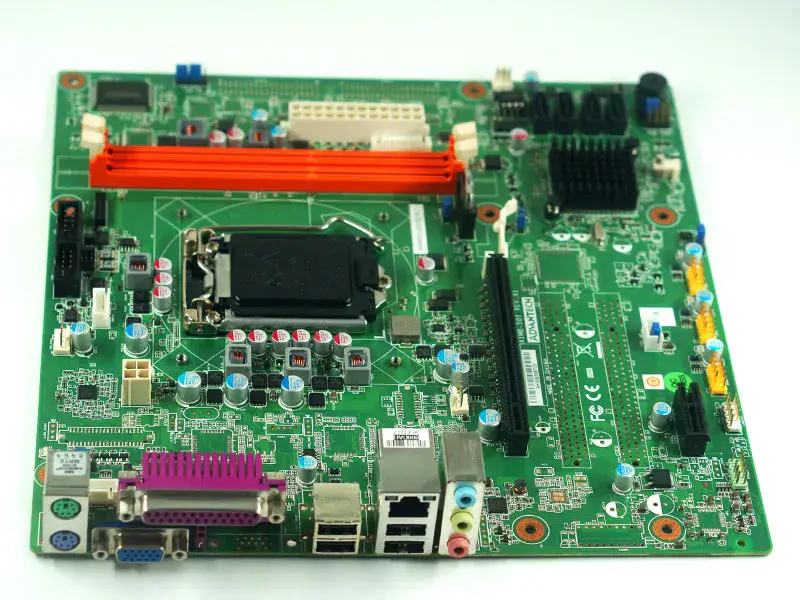

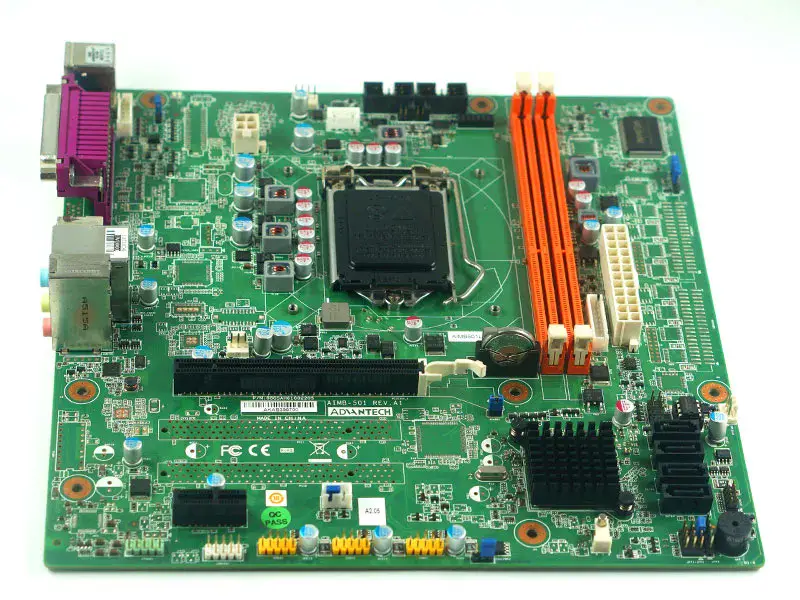

Afbeeldingen voor AIMB-501L-KSA1E AIMB-501 REV:A1 (Vereenvoudigde versie)
Moederbordspecificatie
Type: Ingebed industrieel moederbord
Merknaam: Advantech
Modelnummer: AIMB-501L-KSA1E
Plaats van herkomst: Taiwan, China
Controller: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): DVI: 1920 x 1200 @ 60Hz (optioneel)
Graphic Engine： ondersteuning voor DirectX 10.1 en OpenGL 3.0
Grafisch geheugen: maximaal 1 GB gedeeld geheugen met 2 GB en meer systeemgeheugen geïnstalleerd
VGA: tot 2048 x 1563 @ 60 Hz
Vormfactor: Micro ATX
COM-poort: 2 (1 x RS232, 1 x RS232/422/485)
GPIO: 8-bits GPIO
Toetsenbord: 1
LPT: 1
Slimme ventilator: 3
TPM: Optioneel
USB2.0: 10
Ondersteuning voor ECC: Geen
Max. Capaciteit: 16 GB
Geheugenaansluiting: 2 x 240-pins DIMM
Geheugentechnologie: DDR3 1066/1333 MHz
Processor-BIOS: AMI EFI 64Mbit
Chipset Intel H61 PCH
Kerngetal： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Frequentie: 2,5 GHz ~ 3,4 GHz
L3 cache： 2 ~ 8 MB
SATA： 4 x SATAII (Max. gegevensoverdrachtsnelheid 300 MB/s)
Besturingssysteem Linux： Ja
Besturingssysteem Microsoft Windows：ja
Besturingssysteem SUSIAccess： Ja
Batterij Lithium 3 V / 200 mAh
Aansluiting： ATX24P
Energieverbruik (volledige belasting)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Energieverbruik (in ruststand)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Voedingstype： ATX
Ethernet-aansluiting: RJ45 x 1
Ethernet-controller： GbE1: RTL8111-VL
Ethernet-snelheid： 10/100/1000 Mbps
Audio-interface: HD-audio
Audio CODEC: Realtek ALC892, hoge definitie audio (HD)
Audio-aansluiting: 2 (lijningang, lijnuitgang, microfooningang)
WatchDog Timer: Ja
PCI Express x 1： 1
PCI Express x 16：1
Afmeting (mm)：244 x 244 mm
Gewicht: 1,2 kg (2,64 lb), gewicht van het totale pakket
Staat:Gebruikt,Getest
