Merk: NI

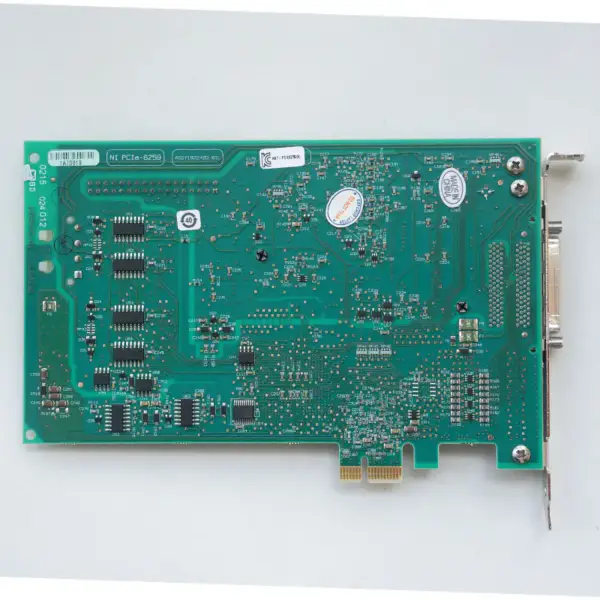

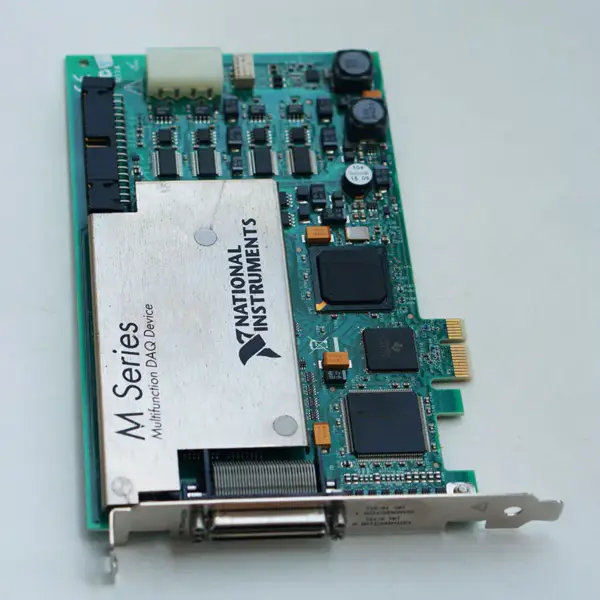

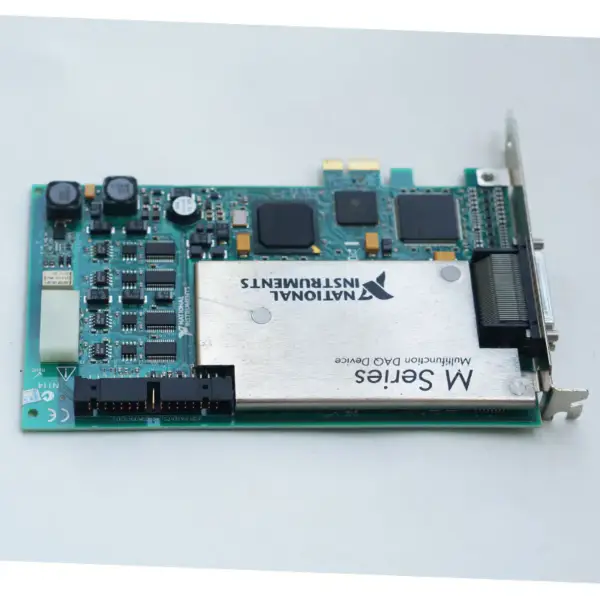

Model:PCIe-6259
Aantal kanalen: 16 differentiële of 32 single ended
ADC-resolutie: 16 bits
DNL: Gegarandeerd geen ontbrekende codes
Steekproefsnelheid
Maximaal één kanaal: 1,25 MS/s
Meerkanaals maximum (aggregaat): 1,00 MS/s
Minimum: Geen minimum
Timingresolutie: 50 ns
Timingnauwkeurigheid: 50 ppm van samplefrequentie
Ingangskoppeling: DC
Ingangsbereik: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V,±10 V
Maximale werkspanning voor analoge ingangen (signaal + common mode): ±11 V van AI GND
CMRR (DC tot 60 Hz): 100 dB
Ingangsimpedantie (Apparaat aan)
AI+ naar AI GND >10 GΩ parallel met 100 pF
AI- naar AI GND >10 GΩ parallel met 100 pF
Ingangsimpedantie (Apparaat uit)
AI+ naar AI GND 820 Ω
AI- naar AI GND 820 Ω
Ingangsimpedantie
Overspraak (bij 100 kHz)
Aangrenzende kanalen -75 dB
Niet aangrenzende kanalen -95 dB
Kleine signaalbandbreedte (-3 dB): 1,7 MHz
Invoer FIFO-grootte: 4.095 samples
Geheugen voor scanlijst: 4.095 items
Gegevensoverdracht
PCI/PCI Express/PXI/PXI Express: DMA (scatter-gather), interrupts,
geprogrammeerde I/O
USB: USB-signaalstroom, geprogrammeerde I/O
Overspanningsbeveiliging voor alle analoge ingangs- en sensorkanalen
Apparaat op ±25 V voor maximaal vier AI-pinnen
Apparaat uit ±15 V voor maximaal vier AI-pinnen
Ingangsstroom tijdens overspanning: maximaal ±20 mA/AI-pen
Staat:Gebruikt
